スプリング⇔エアサス


  変更内容 改造届出書
書類作成・提出
(愛知県・検査部)
記載変更
代行料*3
スプリング⇒エアサス › 純正品⇒社外品 ¥30,000~*1 ¥30,000~
› 社外品⇒純正品
› 純正トーションバー⇒社外品
› 純正リーフ⇒社外品
エアサス⇒スプリング › 純正品⇒純正品*2 ¥80,000~ ¥30,000~
› 純正品⇒社外品
› 社外品⇒純正品
› 社外品⇒社外品
エアサス⇒エアサス › 純正品⇒社外品
› 社外品⇒純正品
› A社外品⇒B社外品
*1:改造自動車審査結果通知書がない場合は改造届出書が必要にります。
   ※強度計算書などない場合は+¥50,000~(税別)
   ※改造部分の詳細不明の場合は改造届の申請をお断りします。
*2:同一型式内にエアサス仕様とスプリング仕様の設定がある場合
*3:記載変更は使用の本拠の位置を管轄する運輸支局等になります。​上記価格は名古屋、尾張小牧ナンバーの管轄の価格です。その他の管轄は別途費用。
  ただし記載変更で申請車両の確認時に他の部位に変更または改造が認められた場合は構造変更になります。
注意:改造部分の作業料は別途
注意:すでに改造作業済み、改造部分の詳細不明、ドナー車不明、輸入車などの場合はお断りします。改造作業前にご相談下さい。

緩衝装置の種類&懸架装置の変更を行う場合は、「改造自動車」の届け出→「記載変更」が必要になります。
改造自動車の改造内容が、安全上重要な部分又は目視等で容易に確認できない部分にわたっている自動車は、事前に「改造自動車届出書」「改造概要等説明書」と改造内容に応じて必要となる「添付資料」を最寄りの検査法人の事務所に提出しを審査することにより適合性審査を行います。
審査には申請を提出してから最大2週間で合否結果がでます。

改造自動車の届け出に必要な書類
 › 改造自動車届出書(第1号様式とする)
 › 改造概要等説明書(第2号様式とする)
 › 保安基準適合検討書(第3号様式とする)
 › 外観図
 › 改造部分詳細図
 › 自動車を特定する資料
 › 技術基準への適合性を証する書面
 › 制動能力計算書
 › 強度検討書_緩衝装置

改造自動車の届出に必要な範囲(7)緩衝装置
改造の内容 改造の事例 改造の内容及び改造の事例の留意すべき事項
①干渉装置の種類について、次に掲げるもの
コイルスプリング⇔リーフスプリング⇔トーションスプリング⇔ウォーキングビーム⇔トラニオン⇔エア(油圧)サスペンション
  その他の形式の緩衝装置の種類に変更したものを含む。
複合式に変更したものを含む。(車高の調整を行うことを目的とするもの等緩衝装置の補助的な役割(主ばねが路面からの衝撃に対し十分な容量を有している場合をいう。)を持つばね等の装置等を除く。)

②懸架方式について、次に掲げる変更を行うもの
リーフスプリング、ブラケット、シャックル、サスペンションアーム又はナックルサポートの変更を行うもの
ストラット式⇔マルチリンク式
リジットアクスル式⇔独立懸架式
新設又は追加するものを含む。
リーフスプリングの枚数を増加する変更を除く。
車軸式の走行装置を保持するための部品、二輪自動車、側車付二輪自動車のスイングアーム、フロントフォークを除く。
サスペンションアームとは、テンションロッド、ラテラルロッド、アライメント調整を目的とするリンク等、専ら車輪の位置決めに用いる部品を除き、緩衝装置の作動を主に受け持っているものをいう。



TOYOTA ALPHARD G MS
型式:TA-MNH15W改 E/G型式:1MZ-FE 初年度登録:平成14年10月 走行距離:47,912km
作業日:平成19年10月


BOLD WORLDのエアサスキット取り付け。

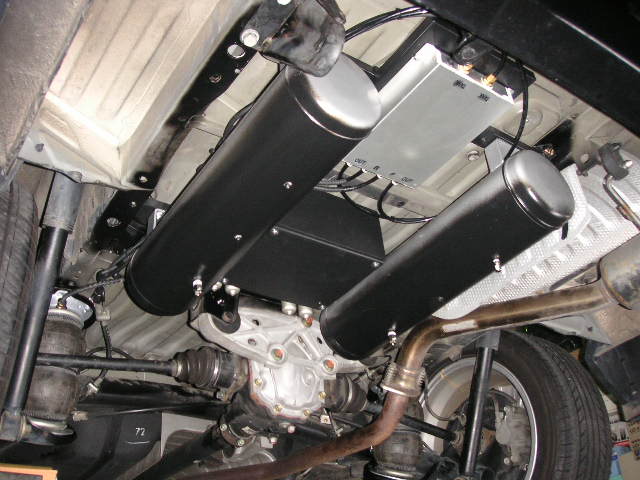

タンクとコンプレッサーは車外に取付指定。スペアタイヤを取り外た場所に取り付け。
BOLD WORLD(ボルドワールド)に構造変更用の書類を申請後、改造届出書を提出。
継続検査と同時に。構造変更になった。測定コースで重量を測定。
燃料重量40kg足されて車両重量が2030kgになってしまった・・・。

  構造変更前
(諸元表から)
構造変更後
長さ 4.845m 497cm
1.830m 186cm
高さ 1.935m 191cm
前軸重 1120kg 1110kg
後軸重 860kg 920kg
車両重量 1980kg 2030kg
BOLD WORLDエアサス一式 ¥437,600(税別)
上記部品取付工賃 ¥100,000(税別)
SARD・エマージェンシーパンクリペアキット ¥15,000(税別)
改造申請書類費用 \30,000(税別)
公認車検費用(愛知県・名古屋ナンバー) \30,000(税別)
車検整備一式 \29,800(税別)
テスター代 \5,000(税別)
検査+構造変更手数料(普通車) \1,500(非課税)
型式に「改」を付ける場合の手数料 \350(非課税)
自賠責保険料(24ヶ月) \30,830(非課税)
重量税(~2500kg) \63,000(非課税)
ご請求金額 \743,080(税別)
※上記は2007年10月現在の価格です。
